Un guide complet sur les pièces de poignée de porte et leur anatomie

Un ensemble de poignée de porte est composé de plusieurs pièces interdépendantes, nonnnnnnnntamment la poignée ou le bouton, la rosace ou la plaque d'écusson, la broche, le pêne, la gâche et divers mécanismes internes, chacune jouant un rôle spécifique en termes de fonctionnement, de sécurité et d'esthétique. Comprendre chaque pièce de poignée de porte par son nom et sa fonction est essentiel pour des réparations sûres, une commande précise de pièces de rechange, une installation réussie par vous-même et une prise de décisions d'achat éclairées. Ce guide couvre l'anatomie complète des poignées de porte pour tous les principaux types, des simples ensembles de passage aux serrures à mortaise complexes.

Pourquoi comprendre les pièces des poignées de porte est important

La plupart poignée de porte les pannes (fonctionnement rigide, raccords desserrés, désalignement des loquets et dysfonctionnements des serrures) peuvent être diagnostiquées et résolues sans l'aide d'un professionnel une fois que vous avez compris le rôle de chaque composant de l'assemblage.

Rien qu'aux États-Unis, le marché de la quincaillerie de porte est évalué à plus de 3,8 milliards de dollars par an , les propriétaires et les gestionnaires immobiliers remplaçant ou réparant des millions de poignées de porte chaque année. Pourtant, des études sur les résultats des rénovations domiciliaires montrent que la majorité des remplacements de quincaillerie de porte ne correspondent pas ou sont mal installés – le plus souvent parce que les acheteurs ne comprenaient pas l’anatomie de ce qu’ils remplaçaient.

Une poignée de porte n’est jamais un composant unique. Même le levier de passage le plus simple contient au moins huit pièces de poignée de porte , chacun fabriqué selon des tolérances précises. Connaître le nom, l'emplacement, le matériau et la fonction de chaque pièce transforme une sélection déroutante d'allée de matériel en un choix sûr et éclairé.

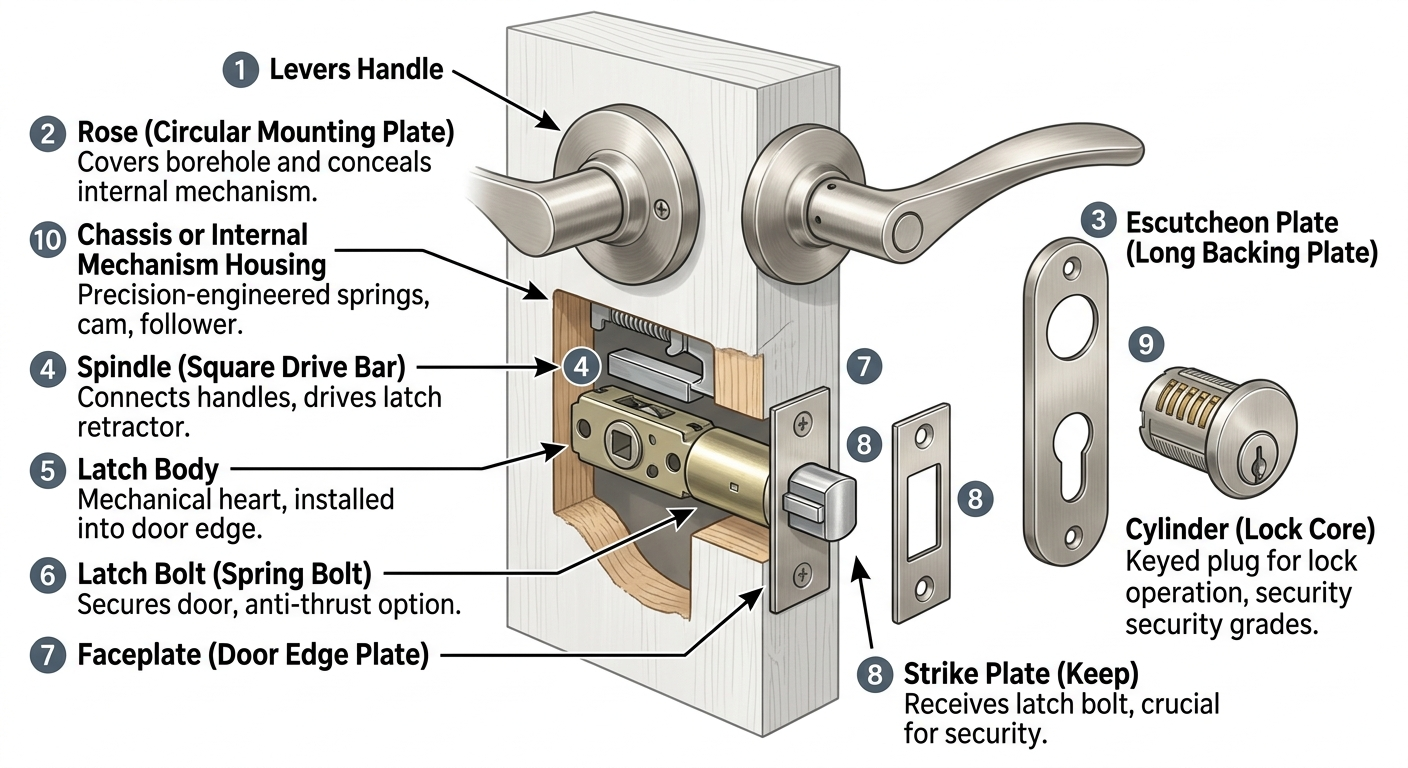

Les principales pièces de la poignée de porte : une analyse complète de l’anatomie

Chaque ensemble de poignée de porte, quel que soit son style, sa marque ou son prix, partage un ensemble commun de composants fondamentaux qui fonctionnent ensemble pour actionner le loquet et sécuriser la porte.

1. La poignée ou le bouton (élément de préhension)

La poignée ou le bouton est le principal composant de l'interface utilisateur : la partie que vous saisissez et utilisez. C'est le plus visible partie de poignée de porte et généralement le choix esthétique principal. Les poignées à levier sont la forme moderne dominante, inclinées vers le bas au repos et enfoncées pour rétracter le pêne. Les boutons sont sphériques ou cylindriques, nécessitant un mouvement de préhension et de rotation pour fonctionner. Les poignées de porte sont des poignées fixes et non rotatives utilisées sur les portes actionnées par poussée.

Les dimensions des poignées sont standardisées : la plupart des poignées à levier résidentielles mesurent 4 à 5 pouces de longueur du centre de la broche à la pointe, tandis que les poignées à levier de qualité commerciale peuvent s'étendre de 5 à 6,5 pouces pour se conformer aux exigences d'accessibilité de l'UnDA (Americans with Disabilities Act), qui imposent une longueur de poignée utilisable minimale de 4 pouces. Les options de matériaux incluent le laiton massif, l'alliage de zinc (zamak), l'acier inoxydable, l'aluminium et la fonte sous pression, chacun avec des caractéristiques distinctes de poids, de durabilité et de finition.

2. La Rose (Plaque de montage circulaire)

La rosace est la plaque décorative circulaire ou carrée qui se situe entre la poignée à levier et la façade de la porte. Sa fonction principale est de couvrir le trou de la porte et de dissimuler le châssis du mécanisme interne. Les roses sont généralement 2,25 à 2,75 pouces (57 à 70 mm) de diamètre pour le matériel résidentiel. Ils sont fixés à la porte soit par des boulons traversants dissimulés (la méthode la plus courante et la plus sûre), soit par un anneau à encliquetage qui se clipse dans une rainure du boîtier de la broche.

Le profil de la rosace – affleurant, surélevé ou en forme de dôme – affecte à la fois l'esthétique et le dégagement de la poignée par rapport à la surface de la porte. Une rosace surélevée offre plus d'espace pour les doigts lors de l'actionnement du levier, ce qui est particulièrement important pour les portes avec moulures appliquées en surface ou panneaux décoratifs adjacents à l'emplacement de la poignée.

3. La plaque d'écusson (plaque de support longue)

La plaque d'écusson (également appelée plaque arrière ou plaque longue) est une version allongée de la rose qui abrite à la fois le mécanisme de la poignée à levier et un trou de serrure ou un cylindre de serrure dans une seule plaque unifiée. Plutôt que deux rosaces séparées, un écusson présente un seul élément visuel intégré — couvrant l'alésage du loquet en position inférieure et le cylindre de serrure en position supérieure. Les écussons sont standard dans les ensembles de serrures à mortaise et se trouvent couramment sur la quincaillerie de style d'époque et de qualité architecturale. Les plaques d'écusson standard mesurent environ 7 à 9 pouces de hauteur sur 2,5 à 3 pouces de largeur .

4. La broche (barre d'entraînement carrée)

La broche est la barre métallique de section carrée qui traverse le centre de la porte (à travers le mécanisme de verrouillage) et relie la poignée d'un côté à la poignée de l'autre. Lorsque la poignée est actionnée, la broche tourne et entraîne l'enrouleur de loquet à l'intérieur du corps du loquet. Les dimensions de la broche sont essentielles à la compatibilité : la taille standard de la broche résidentielle est Carré de 8 mm × 8 mm en Europe et sur de nombreux marchés internationaux, tandis que le marché américain utilise des tailles de broches qui varient selon le fabricant (généralement carré de 5/16" ou carré de 3/8"). La longueur de l'axe doit également correspondre à l'épaisseur de la porte : les portes standard de 35 à 45 mm sont desservies par un axe de 70 mm, tandis que les portes plus épaisses nécessitent des axes allongés ou de longueur réglable.

5. Le corps du loquet (tubulaire ou mortaise)

Le corps du loquet est le cœur mécanique de l'ensemble de poignée de porte, installé dans le bord de la porte et contenant le pêne et son mécanisme de rétraction. Il est disponible en deux configurations principales qui définissent l'ensemble de l'architecture du système de poignée :

• Loquet tubulaire : Une unité cylindrique installée à travers un seul trou circulaire percé à partir de la face de la porte, avec un trou plus petit séparé percé à partir du bord de la porte. Le format le plus courant dans la construction résidentielle. Le diamètre du tube est normalisé à 57 mm (2¼") sur la plupart des marchés. L'écarteur interne est entraîné directement par la broche.
• Loquet/serrure à mortaise : Un boîtier rectangulaire plus grand installé dans une mortaise (poche) ciselée ou acheminée dans le bord de la porte. Contient le pêne demi-tour, et généralement aussi le pêne dormant, dans une seule unité intégrée. Les caisses à mortaise mesurent environ 65 mm de largeur × 130-165 mm de hauteur dans les catégories résidentielles et nettement plus grande dans les versions commerciales robustes.

6. Le pêne (boulon à ressort)

Le pêne demi-tour est le pêne triangulaire ou rectangulaire à ressort qui dépasse du bord de la porte et engage la gâche pour maintenir la porte fermée. Sa face avant inclinée (la « rampe ») permet à la porte de se fermer en coinçant le pêne vers l'intérieur contre le rebord de la gâche, après quoi le ressort l'enclenche vers l'avant dans le trou de la gâche. Les pênes sont disponibles dans des configurations standard et de sécurité : a pêne résidentiel standard dépasse d'environ 12 à 14 mm, tandis qu'un pêne anti-poussée est renforcé pour résister aux attaques de calage des cartes de crédit, avec une face anti-crochetage durcie et une course plus profonde de 14 à 18 mm.

7. La façade (façade de loquet ou plaque de bord de porte)

La façade est la plaque métallique plate située sur le bord de la porte à travers laquelle dépasse le pêne demi-tour. Il se visse au bord de la porte et offre un aspect soigné et fini tout en protégeant le bord de l'alésage du loquet. Les plaques frontales standard sont soit plates (pour les portes à bords carrés), soit courbées/à rayon (pour les portes à bords arrondis). La façade détermine également les dimensions de l'avant qui doivent correspondre à la gâche pour un alignement correct. Les plaques frontales en acier inoxydable et en laiton sont standard ; les ensembles de verrous coupe-feu utilisent des plaques frontales en acier avec des bandes intumescentes qui se dilatent en cas d'incendie pour sceller l'espace de la porte.

8. La gâche (Conserver)

La gâche est la plaque métallique de renfort montée sur le montant du cadre de porte qui reçoit le pêne demi-tour (et le pêne dormant sur les serrures). Il comporte une poche ou une boîte encastrée dans laquelle le pêne pénètre lorsque la porte est fermée. La gâche est l'un des éléments les plus critiques en matière de sécurité pièces de poignée de porte — une gâche de sécurité standard fixée avec des vis de ½ pouce offre une résistance minimale aux attaques par coup de pied, tandis qu'une gâche de sécurité robuste avec des vis de 3 pouces (75 mm) qui pénètrent dans la charpente structurelle peut augmenter la résistance à la frappe de la porte d'un facteur de 3 à 5 × , selon les tests effectués par les organismes de sécurité. Les gâches en forme de boîte (avec une poche plus profonde) sont préférées aux gâches plates pour la durabilité du loquet et la réduction du bruit.

9. Le cylindre (noyau de serrure)

Dans les ensembles de poignées de porte verrouillables, le cylindre est le bouchon à clé qui traduit le profil de clé correct en mouvement de rotation pour faire fonctionner le mécanisme de serrure. Les formats de cylindres courants incluent : cylindres à goupilles (le type résidentiel le plus répandu, utilisant un tournevis à ressort et des goupilles de clé), des cylindres de retenue à disque (plus de sécurité, utilisés dans les serrures à mortaise de qualité) et des serrures à came (utilisées dans la quincaillerie d'armoires et de portes coulissantes). La sécurité des bouteilles est évaluée par des normes telles que EN 1303 en Europe (grades 1 à 6) et ANSI/BHMA A156.5 aux États-Unis. Un cylindre Grade 6 EN 1303 résiste 150 kg de force de forage, 150 Nm d'attaque de couple et 100 tentatives de sélection dans des tests standardisés.

10. Le châssis ou le boîtier du mécanisme interne

Derrière chaque plaque de rose se trouve le châssis interne : un boîtier conçu avec précision contenant les ressorts, la came, le suiveur et le mécanisme de retour qui convertit le mouvement de la poignée en rétraction du loquet et ramène la poignée en position de repos horizontale. Le mécanisme de rappel à ressort est l’un des composants les plus fréquemment usés dans les portes à usage intensif. Les poignées de porte de qualité commerciale sont conçues pour un minimum de 250 000 cycles de manœuvres selon les normes ANSI/BHMA Grade 1, tandis que les poignées résidentielles Grade 2 sont évaluées pour 400 000 cycles et premium Grade 1 pour 1 000 000 cycles.

Pièces de poignée de porte par type de poignée : ce qui change entre les conceptions

Les pièces spécifiques présentes dans un ensemble de poignée de porte varient considérablement selon qu'il s'agit d'un ensemble de passage, d'un ensemble d'intimité, d'un ensemble d'entrée ou d'une serrure à mortaise. Comprendre ces différences évite des erreurs d'achat coûteuses.

Tableau 1 : Types d'ensembles de poignées de porte comparés par présence de composants (pêne demi-tour, cylindre de serrure, bouton de confidentialité et pêne dormant) indiquant quelles pièces de poignée de porte sont incluses dans chaque configuration et leurs applications typiques.

Matériaux des pièces de poignée de porte : comment le choix des matériaux affecte la durabilité et la finition

Le matériau à partir duquel chaque pièce de poignée de porte est fabriquée détermine directement sa durabilité mécanique, sa résistance à la corrosion, son poids, la conservation de la qualité de finition et son coût de possession à long terme.

Tableau 2 : Comparaison des matériaux courants des pièces de poignée de porte par application typique, durabilité mécanique, résistance à la corrosion, poids et qualité de rétention de la finition à long terme.

Mesures critiques des pièces de poignée de porte : obtenir les bonnes dimensions

Des mesures incorrectes sont la cause la plus courante d'incompatibilité lors du remplacement de pièces de poignée de porte : trois dimensions doivent être vérifiées avant d'acheter un composant de remplacement.

Distance d'écartement

L'écartement est la distance horizontale entre le bord de la porte (où se trouve la plaque frontale du loquet) et le centre du trou à travers la face de la porte où passe la broche. Cette mesure détermine l'emplacement de la poignée par rapport au bord de la porte. Les retraits résidentiels standards sont 2⅜ pouces (60 mm) et 2¾ pouces (70 mm) . La plupart des loquets tubulaires sont réglables pour s'adapter aux deux, mais les loquets à mortaise sont fixés à la fabrication. L'utilisation du mauvais axe signifie que la poignée sera soit trop proche du bord de la porte (créant un risque pour la sécurité), soit trop éloignée de celui-ci (laissant un espace inesthétique au niveau de la plaque frontale).

Diamètre du trou de perçage

Le trou de face accepte le châssis ou le mécanisme de verrouillage tubulaire. Le diamètre d'alésage standard nord-américain est 2⅛ pouces (54 mm) , alors que les portes européennes utilisent généralement un 72 millimètres perçage pour loquets tubulaires. Le perçage du bord (pour le corps du verrou) est normalisé à 25-32 mm selon le type de loquet. Avant d'acheter, vérifiez toujours que le diamètre du châssis de la poignée correspond au trou existant de votre porte : agrandir un trou est simple, mais le réduire nécessite une plaque de remplissage ou une nouvelle section de porte.

Distance centre à centre (mesure PZ)

Sur les ensembles de serrures à mortaise et les poignées à écusson, la mesure PZ (Pfeilzentrum, ou « centre de la flèche ») fait référence à la distance verticale entre le centre de la broche et le centre du cylindre. Cette mesure est essentielle pour le remplacement des écussons et des poignées des serrures à mortaise. Les mesures PZ courantes sont 72 millimètres, 92 mm, and 110 mm . Un écusson acheté avec une distance PZ incorrecte laissera soit le trou de broche, soit le trou de serrure mal aligné avec le boîtier à mortaise à l'intérieur de la porte.

Défaillances courantes des pièces de poignée de porte et comment les diagnostiquer

La plupart door handle problems can be traced to one of five specific component failures — identifying which part has failed narrows the repair to a targeted replacement rather than a complete handle set replacement.

• La poignée ne revient pas à l’horizontale après l’opération : Le ressort de rappel à l'intérieur du châssis est fatigué ou cassé. Il s’agit de la défaillance mécanique la plus courante sur les portes intérieures très utilisées. Le ressort est un composant consommable : sur du matériel économique, l'ensemble du châssis peut devoir être remplacé ; sur du matériel de qualité, des ressorts de remplacement sont disponibles séparément.
• Le pêne demi-tour ne se rétracte pas lorsque la poignée est actionnée : Soit la broche est usée de manière ovale (perdant sa section carrée à cause d'un couple répété), soit le trou carré du suiveur à l'intérieur du châssis s'est arrondi, soit le ressort d'enroulement du loquet s'est cassé. Vérifiez en retirant la poignée et en testant directement l'engagement de la broche avec le loquet.
• La porte ne se ferme pas / le loquet rebondit : La gâche est mal alignée – soit décalée verticalement par rapport à la trajectoire du pêne, soit encastrée trop peu profondément pour accepter la course complète du pêne. L'ajustement de la position de la gâche de 2 à 3 mm résout généralement ce problème. Alternativement, le ressort du pêne demi-tour s'est affaibli et ne peut plus projeter suffisamment le pêne.
• La poignée ou la rose semble lâche : Les boulons traversants fixant la rosace à la porte se sont desserrés avec le temps. Ceci est courant lorsque les boulons se vissent directement dans des ancrages en plastique plutôt que dans un châssis métallique fileté. Le serrage des boulons traversants (généralement accessible en retirant le cache de la rosace) résout généralement le problème ; remplacez les ancrages en plastique par des inserts filetés en métal pour une fixation permanente.
• La clé tourne mais le verrou ne s’enclenche pas : La came sur le cylindre de serrure s'est déconnectée de l'actionneur du pêne dormant à l'intérieur du boîtier à mortaise, ou le cordier (goupille de connexion entre la came du cylindre et le mécanisme de serrure) s'est cisaillé. Cela nécessite soit le remplacement du cylindre, soit, dans les cas de mortaise, le remplacement de l'ensemble du corps de la serrure.

Foire aux questions sur les pièces de poignée de porte

Q : Comment s’appelle la petite plaque autour d’une poignée de porte ?

La petite plaque circulaire située directement derrière une poignée à levier ou un bouton est appelée le rose (également assiette à roses ou cache-rose). Lorsque cette plaque est allongée pour recouvrir à la fois le mécanisme de la poignée et un trou de serrure dans une seule plaque décorative, on parle de écusson ou une plaque arrière. Les deux remplissent la même fonction principale : dissimuler le matériel de fixation et le trou dans la face de la porte tout en fournissant une transition décorative finie entre la poignée et la surface de la porte.

Q : Comment puis-je savoir si l’axe de ma poignée de porte doit être remplacé ?

Une broche doit être remplacée lorsque sa section carrée est usée jusqu'à devenir un profil arrondi ou ovale après des années de cycles de couple. Pour vérifier : retirez la poignée et examinez les extrémités de la broche. Si les coins sont visiblement arrondis plutôt que des angles vifs de 90°, ou si la broche vacille excessivement dans le trou du suiveur de loquet, un remplacement est nécessaire. Un axe usé est le remplacement le plus efficace : il coûte très peu (généralement entre 1 et 5 dollars pour un axe de remplacement standard) par rapport au remplacement de l'ensemble du loquet ou de la poignée, et restaurera toutes les fonctions mécaniques si le corps du loquet lui-même n'est pas endommagé.

Q : Quelle est la différence entre une serrure à mortaise et un loquet tubulaire ?

A verrou tubulaire est une unité cylindrique simple contenant uniquement un pêne à ressort, installé à travers un seul trou rond dans la face de la porte. Il actionne uniquement le loquet — le verrouillage de sécurité est assuré par un pêne dormant séparé si nécessaire. Un serrure à mortaise est un boîtier rectangulaire plus grand installé dans une poche ciselée dans le bord de la porte, contenant le pêne demi-tour, le pêne dormant et souvent un snib d'intimité, le tout dans une seule unité intégrée. Les serrures à mortaise sont nettement plus sûres et durables, mais nécessitent une installation plus complexe et sont plus coûteuses – généralement 3 à 8 fois le coût du matériel de verrouillage tubulaire équivalent.

Q : Puis-je remplacer uniquement le cylindre d’une poignée de porte sans remplacer l’ensemble ?

Oui, dans la plupart des cas. Les cylindres de serrure des ensembles de poignées de porte d'entrée et des serrures à mortaise sont conçus pour être amovibles et remplaçables indépendamment de la quincaillerie de la poignée - c'est ce qu'on appelle un recylindre opération. Pour remplacer le cylindre, vous retirez généralement la rosace ou l'écusson, desserrez la vis de retenue du cylindre accessible depuis le bord de la porte et retirez le cylindre. Le cylindre de remplacement doit correspondre au format de cylindre existant (profil européen, ovale ou cylindre à bouton) et avoir la longueur de came correcte pour engager le mécanisme de serrure. Le recyclage est une mise à niveau de sécurité standard qui coûte nettement moins cher qu'un remplacement complet du matériel.

Q : Pourquoi certaines poignées de porte ont-elles deux rosaces alors que d'autres ont une plaque d'écusson ?

Le choix entre deux rosaces séparées et une seule plaque d'écusson est avant tout esthétique mais reflète également le mécanisme de verrouillage sous-jacent. Deux roses séparées sont utilisés sur les ensembles de passage, les ensembles d'intimité et les ensembles d'entrée avec des mécanismes de verrouillage tubulaires — chaque rosace couvre indépendamment un côté du trou de forage. Un plaque à écusson simple couvre à la fois le mécanisme de la poignée et le cylindre de serrure dans un seul élément visuel intégré et est architecturalement associé à des serrures à mortaise, à de la quincaillerie d'époque et à des designs contemporains haut de gamme. Les plaques d'écusson permettent un impact décoratif plus spectaculaire et se retrouvent souvent sur des projets de qualité architecturale où la quincaillerie de porte est une déclaration de design.

Q : Qu'est-ce qu'un jeu de poignées de porte factices et en quoi les pièces sont-elles différentes ?

Un jeu de poignées de porte factices contient uniquement les parties extérieures visibles (la poignée et la rosace) sans corps de loquet, sans axe ou mécanisme interne. La poignée est fixe (non rotative) et est fixée directement à la surface de la porte à l'aide de vis dissimulées derrière la rosace. Les ensembles factices sont utilisés sur les portes qui ne nécessitent pas de loquet, comme les panneaux de porte pliantes, les portes d'armoire et le vantail fixe d'une paire de portes françaises. Ils offrent la continuité visuelle d'un ensemble de poignées assorties dans toute une maison sans le coût ou la complexité d'installation d'un mécanisme de verrouillage fonctionnel là où aucun n'est nécessaire.

Conclusion : Connaissez les pièces de votre poignée de porte pour des décisions plus judicieuses

Comprendre l'anatomie complète de pièces de poignée de porte - de l'élément de préhension à la rosette en passant par la broche, le corps du loquet, la plaque frontale, la gâche, le cylindre et le châssis interne - donne aux propriétaires, aux constructeurs et aux prescripteurs les connaissances nécessaires pour prendre des décisions de réparation précises, des achats de remplacement précis et des choix d'installation sûrs.

Chaque composant d'un ensemble de poignée de porte a une fonction spécifique, des dimensions standardisées et des caractéristiques de performance définies. La gâche assure la sécurité contre l'effraction. Le pêne demi-tour détermine la fiabilité avec laquelle la porte reste fermée. Le cylindre détermine la résistance au crochetage et au perçage. Le matériau et la finition du manche déterminent la longévité et l’esthétique. Aucune de ces décisions ne doit être prise isolément : chaque pièce doit être adaptée aux autres et à la construction de la porte pour que l'ensemble complet fonctionne comme prévu.

Que vous souhaitiez remplacer une broche usée, mettre à niveau une gâche de qualité constructeur vers un modèle de sécurité, rechercher un écusson assorti pour un projet architectural ou simplement diagnostiquer pourquoi une poignée semble desserrée, les connaissances anatomiques contenues dans ce guide constituent la base pour bien faire les choses du premier coup.
